Signale an Gleisdreiecken ?

[DaSi]

Hallo

Beschäftige mich in meinem Netz gerade mit Signalen.
Nun gibt es den Bedarf ein Gleisdreieck mit Signalen auszurüsten.

Alle Strecken sind eingleisig.
Adorf/Bstadt/Cheim sind Bahnhöfe mit Ausfahrsignalen.
Es können Züge von A nach B oder C fahren oder auch von B nach C oder A.
Ebenso fahren Züge von C nach A oder B.
Bei den Weichen (W1/W2) stehen je 3 Signale.

Gleis in etwa so:
Adorf------W1---Dreieck---W2------Bstadt
Die Abzweigenden Strecken an den Weiche 1 u 2 gehen in 2 eingleisige Strecken nach Cheim. Es gibt da aber keine Weichen am Dreieck. Diese kommen erst im Bahnhof Cheim.

Frage ist gibt es irgendwo schon ein Netz mit so einem Gleisdreieck zum anschauen oder hat schon jemand dieses komplexe Thema gebaut?

MfG Daniel

[hans.geisler]

Baue doch einfach mal die Gleise zusammen und setze diese als Bild ins Forum. Dann kann man sich alles besser vorstellen.
Gruß Hans. [img]icon_exclaim.gif[/img]

[DaSi]

Hallo

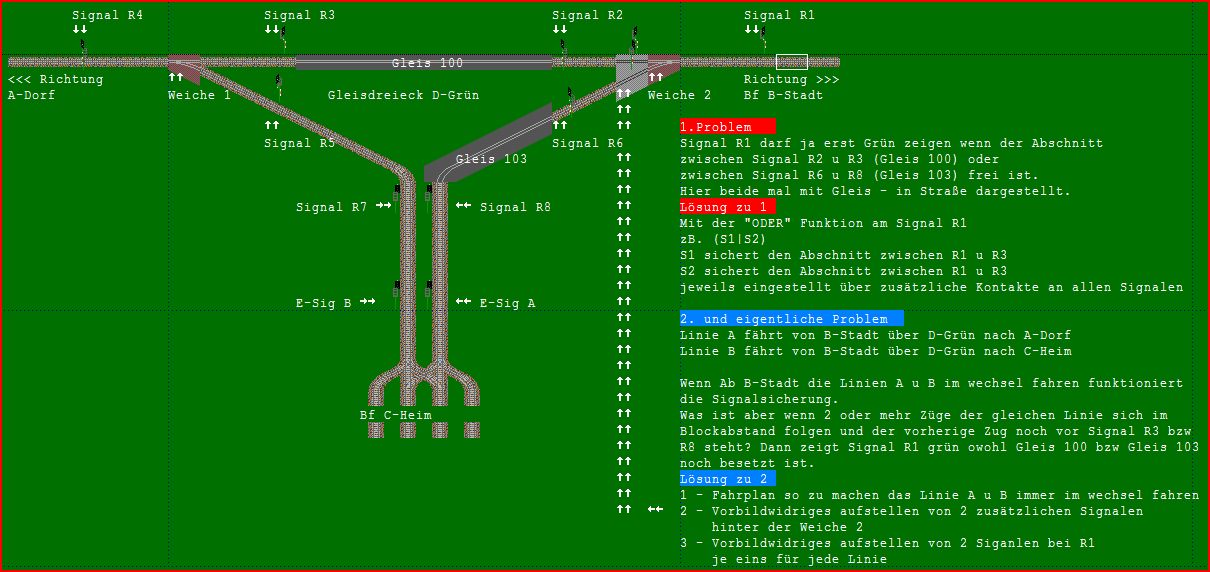

Habe mal diesen Gleisplan erstellt u beschriftet auf Wunsch von Hans.
Siehe Anhang - Bild

Es gibt auch eine Richtiges "Testnetz" wo dieses Gleisdreieck enthalten ist.
mit weiteren genauen Angaben u mit Darstellung der Kontakte.
Könnte ich evtl auch zur Verfügung stellen.

Ich habe mit der "UND" und "ODER" Funktion schon experimentiert.
Was ich noch nicht gemacht habe ist mit "!" Negation Funktion weil ich da noch nicht schlau (trotz Hilfe) draus geworden bin.

Gibt es ein "Netz" (in Deutsch) wo man die genauen Funktionen der Signalanlagen beschrieben hat?

MfG Daniel



Dateianhang:

[hans.geisler]

Ich habe auch nicht die Erfahrung. Aber der Gleisplan ist gut und so wird sich sicher jemand finden der dir weiter hilft.
Gruß hans. [img]icon_biggrin.gif[/img]

[DaSi]

Hallo

Durch die Hilfe von - Seb144 - ist das Problem gelöst.
Mein besonderer Dank geht an - Seb144 - [img]icon_biggrin.gif[/img]

Es hat sich ein Fehler im Bild eingeschlichen.
Die Signalanlage S1 sichert Gleis 100 zwischen Signal R1 u R3
und richtigerweise sichert die Signalanlage S2 Gleis 103 zwischen R1 zu R8.

Es müssen 2 Kontakte vor u hinter dem Abzweigsignal R1 eingefügt werden.
Je (vor/nach R1) einer für jede Linie zum einschalten u wieder ausschalten mit einer für jede Linie neuen Signalanlage.

Bei R1 wird dann eine Abhängigkeit eingetragen nach folgenden Muster.
(!S_A&S1)|(!S_B&S2)

S_A ist neu u nur gültig für Züge von B-Stadt nach A-Dorf u
S_B ist neu u nur gültig für Züge von B-Stadt nach C-Heim.

MfG Daniel

PS.1. Danke nochmal an Sebastian

PS.2. Würde nochmal ein Bild mit den richtigen Daten machen u hier als Hilfe für andere einstellen wenn gewünscht.?

[hans.geisler]

Stelle es bitte ein, vielleicht nützt es anderen. Ein Bild sagt eben mehr wie Text. Gruß Hans. [img]icon_lol.gif[/img]

[DaSi]

Hallo

Sorry [img]icon_cry.gif[/img]
es wird von mir vorerst nicht das Bild "Gleisdreieck" als Hilfe kommen.

Egal was ich auch mache es kommt immer wieder zu Fehlern.
Sorry das Thema Signalanlagen ist einfach zu komplex wenn man es Originalgetreu machen möchte.
Mir bereitet es derzeit einfach Kopfzerbrechen u das Ergebnis ist einfach unbefriedigend. [img]icon_sad.gif[/img]

Mal schauen ob ich es in einigen Tagen/Wochen ...... nochmal versuche.
Aber derzeit ist das Thema Gleisdreieck einfach zurück gestellt.

Danke nochmal für die Hilfe.
MfG Daniel

[Matches]

Guten Abend!

Ich habe mal eine primitive Schauanlage gebastelt, wo oben beschriebener Sachverhalt umgesetzt worden ist. Dabei ist hier wieder davon auszugehen, dass die Signale planmäßig "Halt" zeigen, wie sie es auch in der Realität stehen. Für Fragen stehe ich gerne zur Verfügung über unten aufgeführte Wege.

http://www.schneider-pirna.de/diverses/matches/zeigenetz.nt3

STN, Matches

[DaSi]

Hallo

@Matches Danke für die "Schauanlage"
Das Problem mit dem Abzweig ist ja Dank Seb144 gelöst.

Was mir Schwierigkeiten bereitet ist ein anderer Abzweig. Also ein Bahnhof (Im gezeigten Gleisdreieck der Bahnhof Cheim) mit Richtung Adorf u Bstadt.
Die Ausfahrsignale von Cheim sollen ja Fahrt zeigen wenn eine oder beide Strecke(n) nach Dgrün frei sind. Es sollen zudem gleichzeitig Ausfahrten bzw Einfahrten möglich sein.
Anbei wieder ein Bild zum Problem.
MfG Daniel

Dateianhang:
